Насосы и насосные агрегаты
Технические характеристики |  | |
| Наименование | Насосный агрегат 1Д630-90а/75кВт | |
| По принципу действия | центробежный | |
| Расположение | поверхностный | |
| Подача | 470 м3/час | |
| Напор | 30 м | |
| Тип привода | электрический | |
| Мощность | 75.0 кВт | |
| Об/мин | 1000 | |
| Напряжение | 380 В | |
| Тип подключения | трехфазный | |
| Степень защиты | IP 54 | |
| Вход | 250 | |
| Выход | 200 | |
| Вес | 1335 кг | |
| Ширина | 1000 | |
| Высота | 1070 | |
| Длина | 2175 | |
Технические характеристики |  | |
| Наименование | Насосный агрегат 1Д630-90/90кВт | |
| По принципу действия | центробежный | |
| Расположение | поверхностный | |
| Подача | 500 м3/час | |
| Напор | 38 м | |
| Тип привода | электрический | |
| Мощность | 90.0 кВт | |
| Об/мин | 1000 | |
| Напряжение | 380 В | |
| Тип подключения | трехфазный | |
| Степень защиты | IP 55 | |
| Вход | 250 | |
| Выход | 200 | |
| Вес | 1480 кг | |
| Ширина | 1000 | |
| Высота | 1070 | |
| Длина | 2265 | |
Технические характеристики |  | |
| Наименование | Насосный агрегат К 200-150-315А,37 кВт | |
| По принципу действия | Центробежный, горизонтальный консольный | |
| Расположение | поверхностный | |
| Подача | 290 м3/час | |
| Напор | 26 м | |
| Тип привода | электрический | |
| Мощность | 37 кВт | |
| Об/мин | 1500 | |
| Напряжение | 380 В | |
| Тип подключения | трехфазный | |
| Степень защиты | IP54 | |
| Вход | 200 | |
| Выход | 150 | |
| Вес | 537 кг | |
| Ширина | 860 | |
| Высота | 550 | |
| Длина | 1700 | |
Технические характеристики | | |
| Наименование | Насосный агрегат К 200-150-315, 45 кВт | |
| По принципу действия | Центробежный, горизонтальный консольный | |
| Расположение | поверхностный | |
| Подача | 315 м3/час | |
| Напор | 32 м | |
| Тип привода | электрический | |
| Мощность | 45 кВт | |
| Об/мин | 1500 | |
| Напряжение | 380 В | |
| Тип подключения | трехфазный | |
| Степень защиты | IP 54 | |
| Вход | 200 | |
| Выход | 150 | |
| Вес | 553 кг | |
| Ширина | 860 | |
| Высота | 550 | |
| Длина | 1700 | |
Технические характеристики | | |
| Наименование | Насосный агрегат К 200-150-315М, 55 кВт | |
| По принципу действия | Центробежный, горизонтальный консольный | |
| Расположение | поверхностный | |
| Подача | 400 м3/час | |
| Напор | 32 м | |
| Тип привода | электрический | |
| Мощность | 55 кВт | |
| Об/мин | 1500 | |
| Напряжение | 380 В | |
| Тип подключения | трехфазный | |
| Степень защиты | IP 54 | |
| Вход | 200 | |
| Выход | 150 | |
| Вес | 580 кг | |
| Ширина | 860 | |
| Высота | 550 | |
| Длина | 1700 | |
Технические характеристики |  | |
| Наименование | Насосный агрегат К 200-150-400А, 75 кВт | |
| По принципу действия | Центробежный, горизонтальный консольный | |
| Расположение | поверхностный | |
| Подача | 374 | |
| Напор | 44 м | |
| Тип привода | электрический | |
| Мощность | 75 кВт | |
| Об/мин | 1500 | |
| Напряжение | 380 В | |
| Тип подключения | трехфазный | |
| Степень защиты | IP 54 | |
| Вход | 200 | |
| Выход | 150 | |
| Вес | 858 кг | |
| Ширина | 860 | |
| Высота | 550 | |
| Длина | 1700 | |

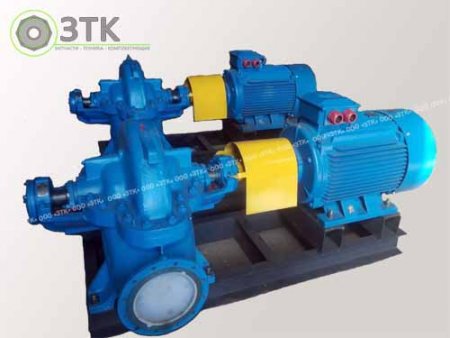

Насос 1Д630-90а
Горизонтальные насосы двустороннего входа находят свое применение прежде всего в системах коммунального водоснабжения, промышленности и в сельском хозяйстве, где их характеристики прочности и надежности могут быть оценены по достоинству.ИСПОЛЬЗОВАНИЕ И УСТАНОВКА
• Водоснабжение
• Подача воды под давлением
• Орошение
• Циркуляция воды в различных сетях
• Противопожарные установки
• Промышленность
• Сельское хозяйство

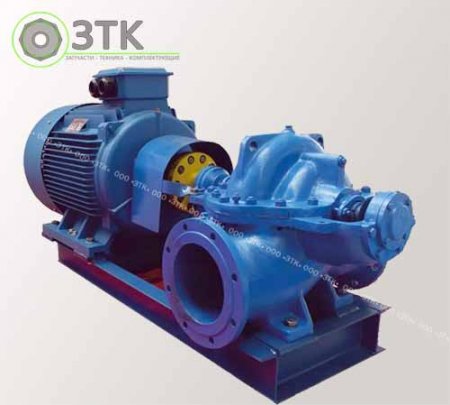

Насос 1Д 630-90а центробежный, горизонтальный, двустороннего входа
Рабочее колесо двустороннего входа с подрезкой (обточкой).
а - с сальниковым уплотнением вала.
• Водоснабжение
• Подача воды под давлением
• Орошение
• Циркуляция воды в различных сетях
• Противопожарные установки
• Промышленность
• Сельское хозяйство
Насос 1Д 630-90а центробежный, горизонтальный, двустороннего входа
Рабочее колесо двустороннего входа с подрезкой (обточкой).
а - с сальниковым уплотнением вала.
Конструкция
Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.
Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.
Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1).
Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».
Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода.
Рабочее колесо - двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.
.
Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.
Корпус насоса представляет собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора.
Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Присоединительные размеры фланцев всасывающего и напорного патрубков выполнены по ГОСТ 12815-80 (исполнение 1).
Конфигурацию каналов корпуса продолжает крышка корпуса. В верхней части крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».
Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода.
Рабочее колесо - двухстороннего входа, что позволяет в основном уравновесить осевые силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.
.
Марка насоса | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
1Д630-90а | 470 | 60.00 | 980 | 50.00 | 5.20 |
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА
- применение рабочего колеса двухстороннего входа позволяет уравновесить осевые силы и снизить нагрузки на подшипники;
- наличие горизонтального разъема корпуса насоса и крышки насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.
Комплектующие соединительных муфт МУВП:
| Палец П4 в сборе (палец, резиновые кольца, распорная втулка, гровер и гайка) |  |
| Палец П4 с гайкой | |
| Палец П5 в сборе (палец, резиновые кольца, распорная втулка, гровер и гайка) | |
| Втулка МУВП К3 (18х35х36) |  |
| Втулка МУВП К4 (24х45х44) | |
| Втулка МУВП К5 (35х58х50) |
*Компания ООО «ЗТК» готова оперативно поставить кольца, втулки и пальцы любых размеров.
В наличии широкий ассортимент задвижек, кранов шаровых, сгонов и фланцев, хомутов, ремонтных соединений «Ёлочка». Подробнее ЗДЕСЬ.
Под заказ возможна поставка насосных агрегатов, а также насосов с Вашими индивидуальными параметрами.
Агрегат насосный 1Д630-90а/75кВт, или насос 1Д630-90а можно купить у нас со склада в городе Магадан.
