ЗАДВИЖКИ И КРАНЫ ШАРОВЫЕ

Задвижка клиновая - это трубопроводная арматура, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды.

Основные области применения таких задвижек - для стальных, чугунных, полиэтиленовых (ПЭ, ПНД) и пр. трубопроводов, транспортирующих воду, нейтральные среды. Конструкция задвижки позволяет использовать её в системах канализации. Подробнее про водоснабжение (здесь), а про теплоснабжение (здесь). Также данную конструкцию можно использовать на другие нейтральные жидкости.

Малое гидравлическое сопротивление задвижек обеспечивает великолепные гидравлические характеристики.


Задвижка с обрезиненным клином 30ч39р Ру16

ХАРАКТЕРИСТИКИ

Ø 100

Ø 150

Ø 200

Ø 250

Ø 300

Рабочая среда:

вода, сточные воды, жидкие неагрессивыне среды

Рабочее давление:

16 бар.

Рабочая температура:

до +120°С.

Температура окр. среды:

от -15 до +40°С.

Класс герметичности:

А по ГОСТ 9544-93.

Рабочее положение задвижки:

любое, кроме маховиком вниз.

Средняя наработка на отказ:

1500 циклов.

Средний ресурс до списания:

4500 циклов.

Вес:

20 кг.

37 кг.

55 кг.

91 кг.

124 кг.


Шаровой кран  — разновидность трубопроводного крана, запирающий или регулирующий элемент которого имеет сферическую форму. Это один из современных и прогрессивных типов запорной арматуры, находящий всё большее применение для различных условий работы в трубопроводах, транспортирующих природный газ и нефть, системах городского газоснабжения, водоснабжения, отопления и других областях. У шарового крана два рабочих положения Открыто и Закрыто, регулирование протока воды производителем запрещено из-за особенности конструкции крана, где есть пустая полость между корпусом и шаром.
Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды.
Шаровые краны имеют ряд других достоинств, среди которых:
  • простота конструкции;
  • высокая и надёжная герметичность;небольшие габариты;
  • простая форма проточной части и отсутствие в ней застойных зон;
  • удобное управление;
  • малое время, затрачиваемое на поворот;
  • применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.

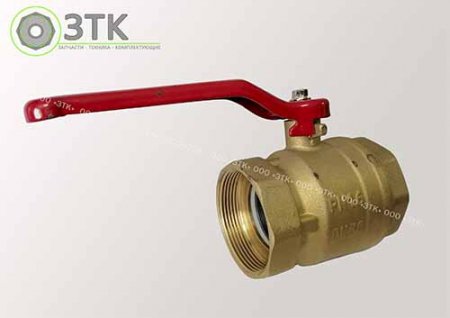

Кран шаровый 11б27п1 г/г рычаг ду50.

Рабочая среда: вода и пар.

Давление условное: 25 бар.

Температура рабочей среды: +1... +150°С.

Класс герметичности: "А" по ГОСТ Р 54808-2011.

Условия эксплуатации: УХЛ4 по ГОСТ 15150-69.

Средний ресурс: 4000 циклов.

Производство: Россия.

Вес: 1,86 кг.

Материалы

1. Корпусные детали: Латунь ЛС59-1

2. Уплотнение: PTFE

3. Ручка: Алюминий марки АК-7



Кран шаровый Ру16 фланцевый с рукояткой

Характеристики

Ду 100

Ду 150

Ду 200

Ду 250

Номинальное давление

16 бар

Температура рабочей среды

От – 40 до + 200 °C

Класс Герметичности

«А» по ГОСТ 9544-2015

Климатическое исполнение

У1 по ГОСТ 15150 (не ниже -40°C)

Размеры фланцев

тип 01, исп. В по ГОСТ 33259-2015

Средний ресурс до замены

10 000 циклов

Средний срок службы

15 лет

Вес

12,7

33,9

50,9

105


Фланец  — плоская деталь квадратной, круглой или иной формы с отверстиями для болтов или шпилек, служащая для прочного и герметичного соединения труб, трубопроводной арматуры, присоединения труб друг к другу, к машинам, аппаратам и ёмкостям; для соединения валов и других вращающихся деталей (фланцевое соединение).




Фланец стальной плоский Ру16

Характеристики

Ду 100

Ду 150

Ду 200

Ду 250

Номинальный диаметр (DN)

100 мм

150 мм

200мм

250 мм

Тип фланца

01 ( Под приварку)

Тип исполнения фланца

В (Соединительный выступ)

Номинальное давление (PN)

16 бар

Материал корпуса

Сталь

Вес

4,43

8,02

9,93

15,14


Задвижки с обрезиненным клином 30ч39р, Ру16: Ø 100, Ø 150, Ø 200, Ø 250, Ø 300, фланцы,  а также краны шаровые можно купить у нас на вкладе в Магадане.
